Montážní návod pro zateplení pod krokvemi

Podkrokevní izolace PAMATHERM

Stavební připravenost

Před zahájením montáže systému podkrokevní izolace PAMAtherm je nutné ověřit, zda konstrukce krovu splňuje následující podmínky:

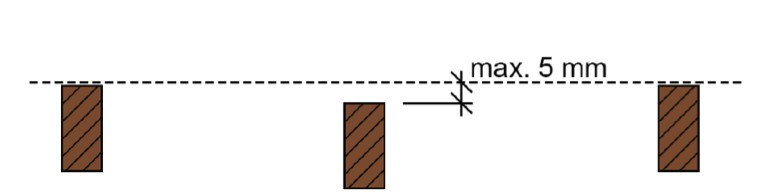

• Jednotlivé krokve musí mít mezi sebou výškový rozdíl maximálně 5 mm (obr. 1).
• Před samotnou montáží je nezbytné celý krov přeměřit.
• Pokud jsou zjištěny větší odchylky, je nutné je vyrovnat do požadované roviny.

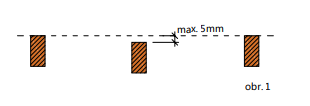

Obr. 1

Nadkrokevní izolace PAMAtherm PIR alukraft 100mm, 1200 x 2400mm, pero/drážka

Konstrukční vruty TX40, SNK(HBS/SCH), do dřeva, 6x140mm, podkrokevní

Parotěsná PE páska profi 50mm/25bm

Aplikace mezi krokevní izolace (první vrstva)

Pro obě varianty (A i B) platí následující doporučená skladba nad krovem:

• Difúzně otevřený záklop (může propouštět vodní páru), doporučujeme prkenný.
• Střešní pojistná fólie.
• Podtěsněné kontralatě – výšky dle příslušné normy.
• Další skladba dle konkrétního typu střechy.

A. Minerální vata mezi krov
Tato část montáže platí pro skladby střešního pláště, kde je mezi krokvemi kombinována minerální vata (role nebo desky) a podkrokevní PIR izolace. Minerální vata má výhodu, že je tvárná a funguje jako dobrý zvukový izolant. Námi doporučená lambda vaty je 0,033 a nižší. Tloušťka použité minerální vaty se volí podle výšky krovu – mezikrokevního prostoru.

Dílce vaty se vždy řežou o 1-2 centimetry širší než mezera mezi krokvemi tak, aby bylo dosaženo maximálního izolačního efektu bez tepelných mostů. V případě potřeby se izolace pomocně fixuje (např. provázek).

• Tímto způsobem je nutné vyplnit veškeré volné prostory mezi konstrukcí krovu (podrobnější informace a přesné montážní postupy naleznete na stránkách výrobce izolační vaty).

B. PIR izolace mezi krov
Tato část montáže platí pro skladby střešního pláště, kde je kombinována podkrokevní PIR izolace s mezikrokevní PIR izolací.

Tloušťka a formátování

• Tloušťka PIR izolace volíme dle výšky krokví (mezikrokevního prostoru).
• Formátované dílce řežeme vždy o max. 2 cm užší.
• Vzniklé spáry v celé tloušťce vyplníme flexibilní montážní pěnou (v kartuši), která je součástí dodávky.
• Řezání a formátování se provádí na stavbě pomocí pily ocasky, maflem nebo přímočarkou s dlouhou pilkou.

Mezikrokevní izolace a pěnění je prováděno vždy s ohledem na dosažení maximálního izolačního efektu bez tepelných mostů.

• Před aplikací pěny je potřeba izolaci provizorně fixovat.
• Všechny prostory mezi krokvemi pečlivě vyplňte, je nutné vyplnit veškeré volné prostory mezi konstrukcí krovu tak, aby se odstranily veškeré mezery.

Postup montáže

• Nejprve instalujte mezikrokevní PIR izolaci.
• Následně proveďte pečlivé zapěnění spár po celé tloušťce materiálu.
• Teprve poté pokračujte s montáží druhé (podkrokevní) vrstvy.

❗ Nedoporučujeme instalovat obě vrstvy zároveň. V obou případech před montáží mezikrokevní izolace pečlivě zaizolujte a utěsněte prostor pozednice. Tomuto prostoru a všem ostatním přechodům věnujte maximální pečlivost a přesnost.

Aplikace pod krokevních PIR panelů (druhá vrstva)

A. Pokládka druhé vrstvy panelu
Montáž izolačních panelů PIR jako druhé vrstvy probíhá obvykle následovně:

• Začínáme od pozednice směrem ke hřebeni střechy.
• První řada panelů musí být u stěny seříznuta podle sklonu střechy (obr. 2, 3).
• Panely pokládáme na sraz, a to vždy delší stranou rovnoběžně s pozednicí. Druhou řadu začínáme odřízlým zbytkem PIR panelu z první řady, čímž dosáhneme požadované vazby, eliminujeme svislé spáry a pomůžeme si k rovinnosti podkladu. Zároveň vytváříme minimální prořez při realizaci.

Jednotlivé řady panelů posouváme vůči sobě na vazbu (svislé spáry nesmějí být v jedné řadě).
❗ Při pokládce panelů je velmi důležité dbát na důkladné zasouvání spoje PERO – DRÁŽKA.

• V případě potřeby spoje dodatečně zapěníme montážní pěnou.
• Dělení materiálu provádíme řezáním v místě aplikace (obr. 4).
• Vhodná je pila (ocaska) nebo nůž s delší čepelí, či maflem (ideálně použít s odsáváním).

Správné provedení pokládky a napojení na další vrstvy systému je klíčové pro dlouhodobou funkčnost a efektivitu celé skladby.

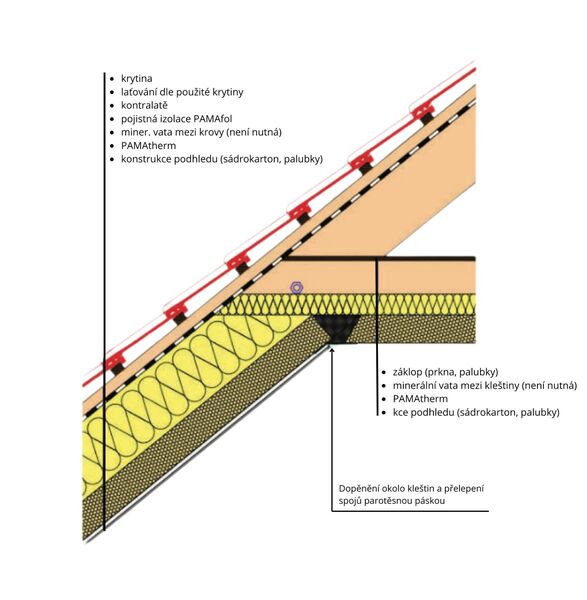

Obr. 2: Detail řešení skrytých kleštin.

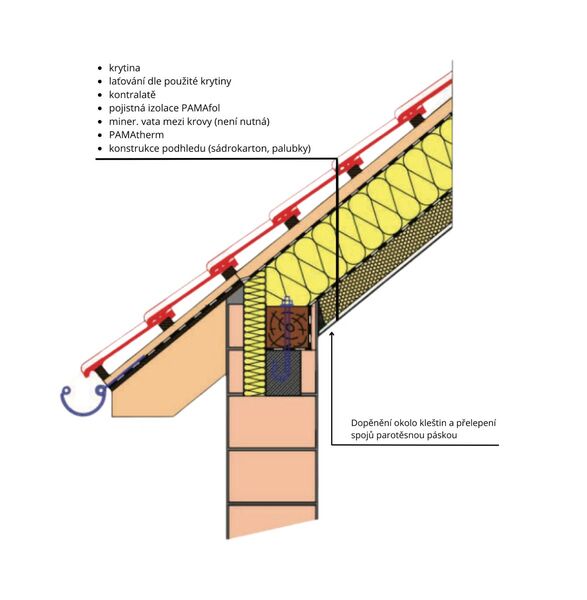

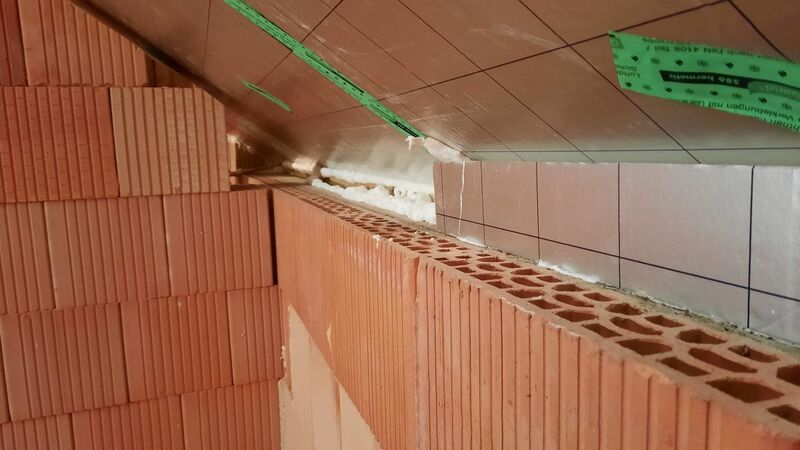

Obr. 3: Detail řešení pozednice.

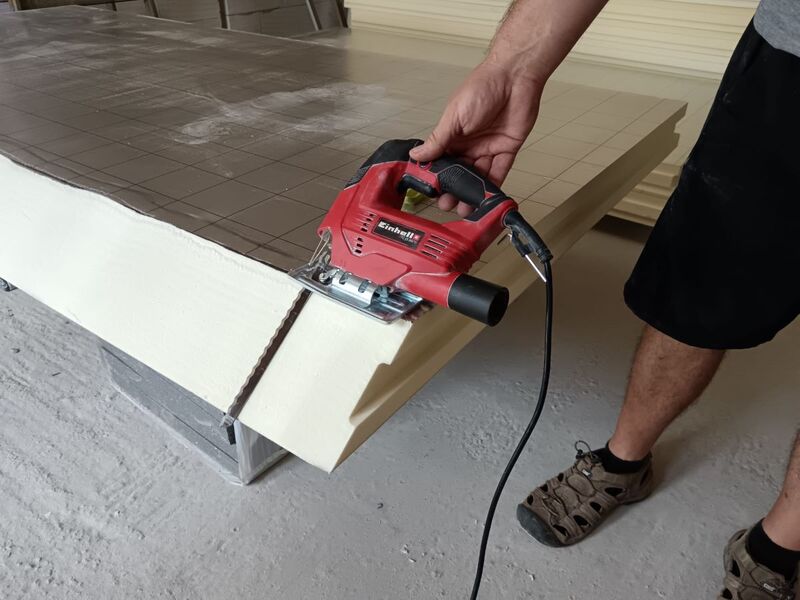

Obr. 4: Řezání PIR panelu pomocí přímočarky s dlouhým nožem.

B. Kotvení panelů a pěnění

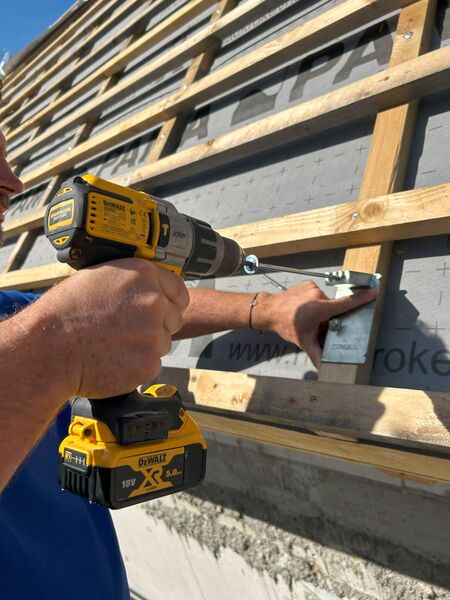

Jednotlivé panely kotvíme přímo do konstrukce krovu pomocí systémových vrutů s talířovou podložkou, které jsou součástí dodávky systému. Všechny tyto kotvy by se měly přelepit parotěsnou systémovou páskou.

Kotvit doporučujeme alespoň 60 mm do konstrukce krovu.

• Přesné množství kotev závisí na členitosti prostoru a složitosti krovu. Minimální počet kotev jsou 4 ks na jednu desku.

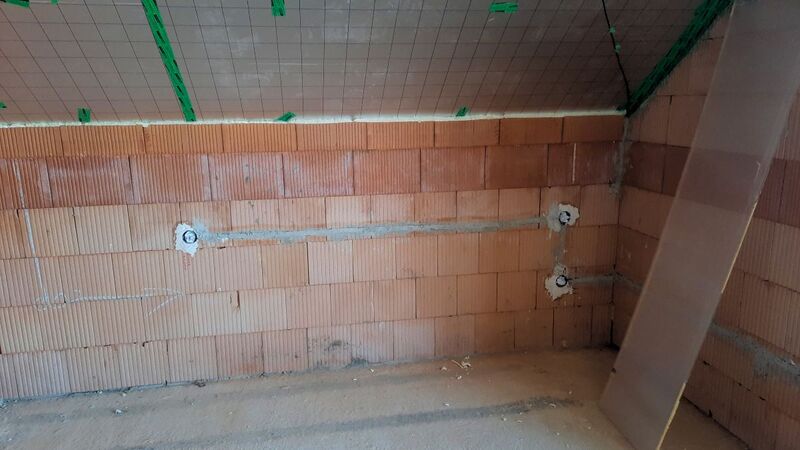

• Mezi nosnou zdí a PIR panelem a všude tam, kde nelze dát PIR panel do zámku PERO-DRÁŽKA je nutné nechat prostor tak, aby bylo možno propěnit flexibilní pěnou v celé tloušťce PIR panelu.
• Montážní pěnu je nutné použít i v okolí všech prostupů střešním pláštěm.

Po osazení panelů a vypěnění všech potřebných míst je možné pokračovat v další fázi montáže.

Aplikace parotěsných systémových pásek

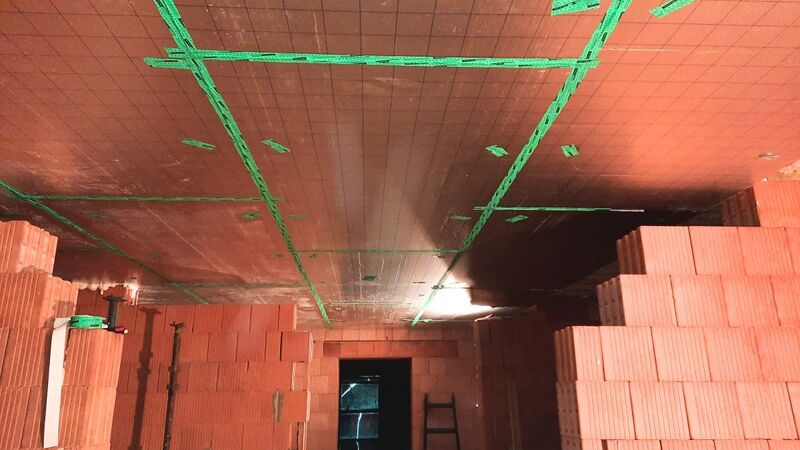

Veškeré spoje mezi panely přelepíme parotěsnou systémovou páskou, která je součástí dodávky. Použití jiných typů pásek se nedoporučuje.

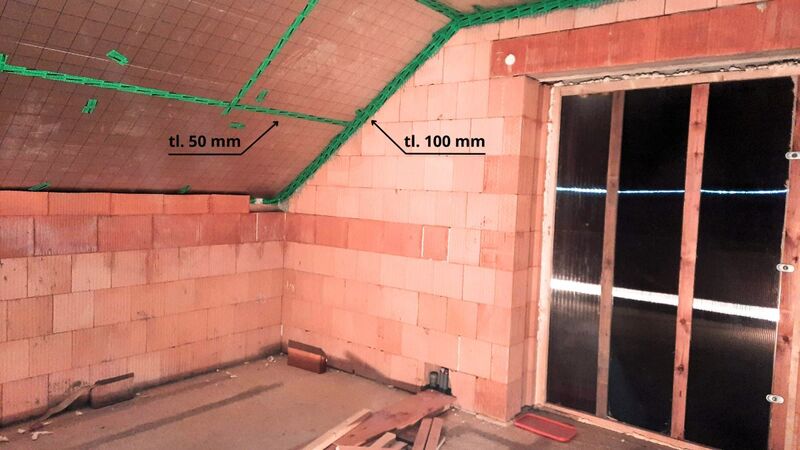

• Přechody mezi jednotlivými panely a v místě vrutů s talířovou podložkou přelepíme systémovou parotěsnou páskou o minimální šířce 50 mm (obr. 7).
• Přechody mezi PIR izolacemi, kde není možné desky spojit zámkem PERO-DRÁŽKA: úžlabí, nároží apod, mezi panely, navazující obvodové konstrukce a veškeré prostupy přelepíme systémovou parotěsnou páskou o šířce 100 mm (obr. 8).

Montáž podhledu

A. Palubkový podhled

• Připravíme dřevěné laťování, které vedeme po konstrukci krovu. Latě kotvíme vruty přes PIR panely přímo do krovu. V případě potřeby dosažení dokonalé roviny nejprve nakotvíme přímé závěsy a teprve do nich dřevěnou lať. V místě průchodu vrutu izolací nalepíme na PIR panel TPK super pásku.
• Palubkový podhled upevňujeme do připraveného laťování.
• Mezi PIR deskou a palubkovým podhledem vznikne vzduchová montážní mezera. Tato mezera umožňuje odraženému teplu ohřát palubky z druhé strany a tím zajistí menší úniky tepla. Pokud by vzduchová mezera chyběla a palubky by byly přímo v kontaktu s PIR deskou, byla by omezena schopnost reflexní fólie odrazit teplo. Bez mezery by docházelo k přímému přenosu tepla z palubek do PIR desky, což by zvyšovalo tepelné ztráty.

Doporučená minimální výška vzduchové mezery je 3,5 cm (více informací poskytne dodavatel palubkového obkladu).

B. SDK podhled

• Připravíme přímý závěs pro CD profily, které kotvíme vruty skrze PIR panely do krovu. V místě průchodu vrutu izolací nalepíme na PIR panel TPK super pásku.
• Na závěsy uchytíme CD profily.
• Do vyrovnané konstrukce instalujeme sádrokartonové desky.

Je nezbytné ponechat mezi PIR panelem a SDK podhledem vzduchovou montážní mezeru, která umožňuje účinné fungování reflexní vrstvy. Mezera brání přímému přenosu tepla a zajišťuje tak, že odražené teplo ohřívá podhled z druhé strany, čímž omezuje tepelné ztráty směrem do interiéru.

Doporučená minimální výška vzduchové mezery je 3,5 cm (více informací poskytne dodavatel SDK systému).

zpět na Rady a montážní návody

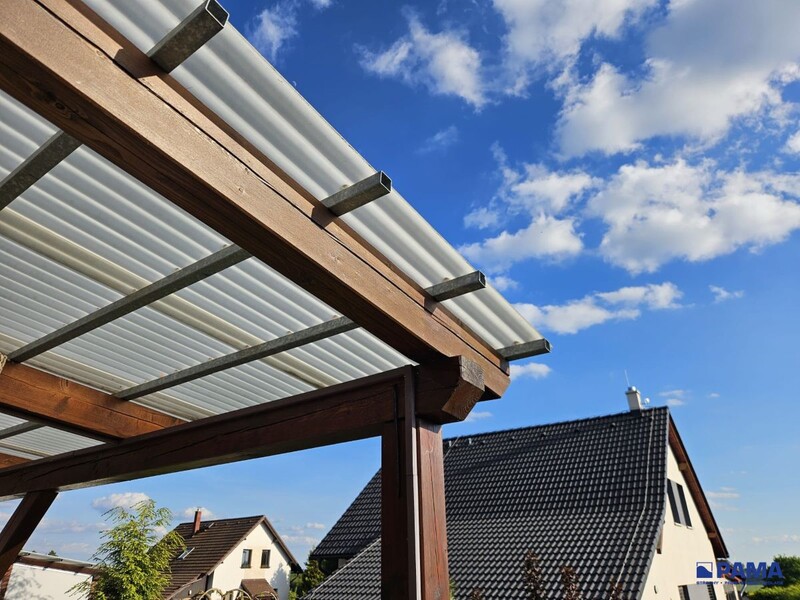

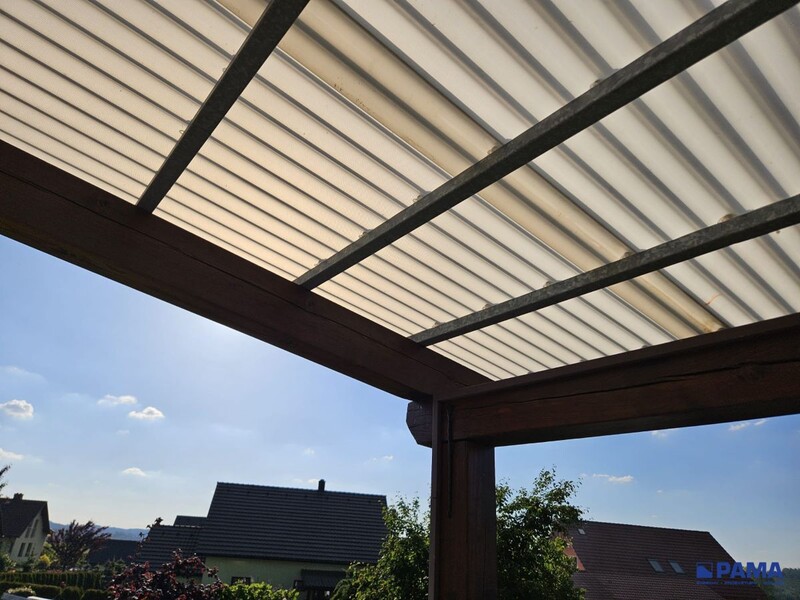

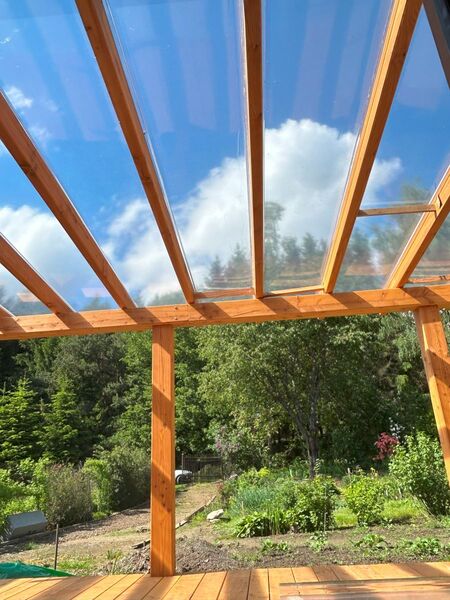

Jak správně namontovat krytinu GLAZE

Ideální pro zastřešení pergol, teras či jiných venkovních prostor - moderní a funkční řešení

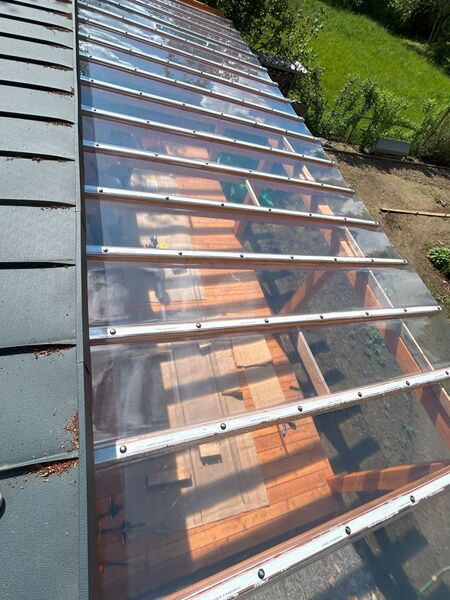

Polykarbonátová deska trapézová 600/39, 3mm, kouř, 688mm x 7000mm, 1xUV ochrana - DECOPOL GLAZE

Polykarbonátová deska trapézová 600/39, 3mm, čirá, 688mm x 5000mm, 1xUV ochrana - DECOPOL GLAZE

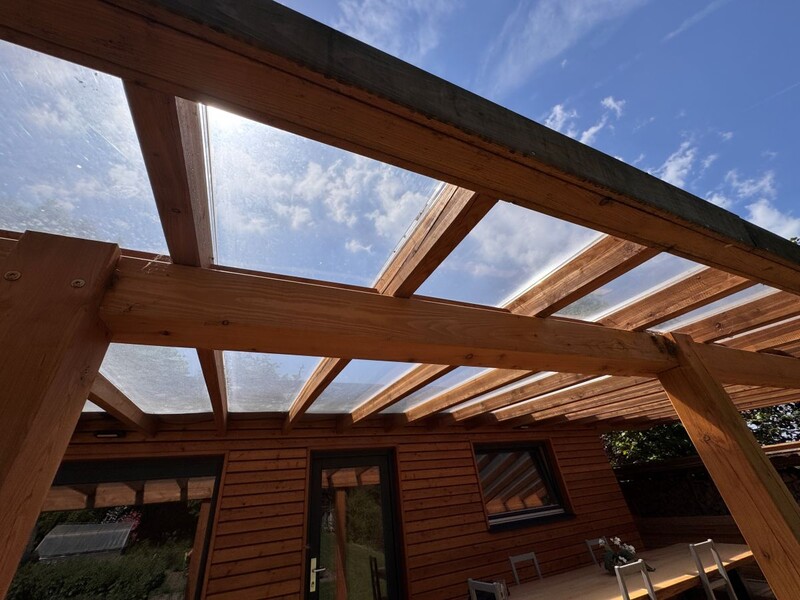

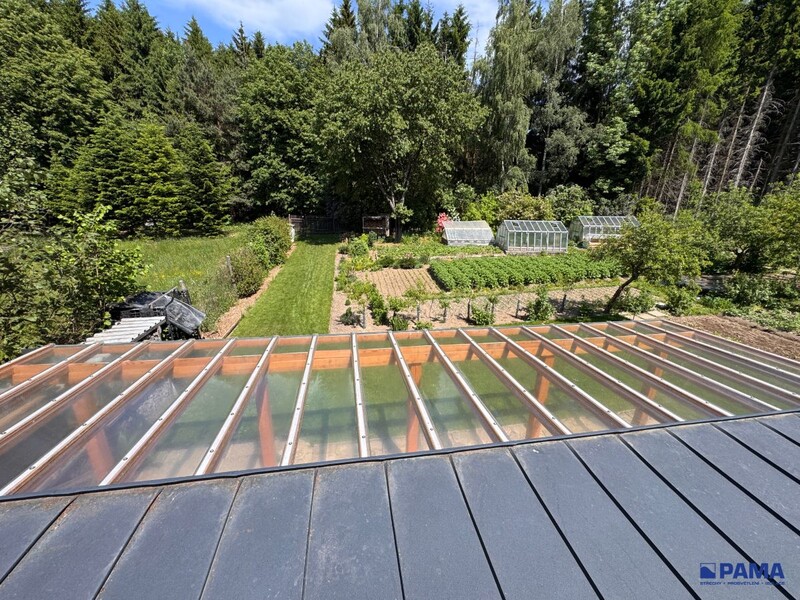

Výhody materiálu Decopol Glaze

• Čistý design – desky jsou kotveny přímo do krokví v horní ploše trapézu, což eliminuje nutnost použití krycích lišt a nevyžaduje další kotevní materiál.
• Jednoduchá montáž – materiál nevyžaduje žádné příčné laťování, čímž se zajišťuje nerušený pohled na čistý design terasy či pergoly.
• Všestrannost použití – vhodný pro konstrukce ze dřeva i kovu.
• Rychlá instalace – montáž je velmi snadná a efektivní.
• Desky s tloušťkou 3 mm.
• Zatížení větrem a sněhem: krytina odolává 400 kg/m², v případě správně provedené montáže konstrukce a krytiny.
• Minimální sklon střechy 5° (8,75 %).
• Hořlavost: EZ Glaze™ splňuje nejpřísnější mezinárodní normy požární odolnosti v oblasti plastů (EN 13501–B s1, d0).

Důležité informace před instalací

• Před montáží rovných polykarbonátových desek GLAZE je důležité mít kvalitně připravenou konstrukci, a to včetně rastru, ideálně dřevěný (v našem případě byl použitý modřín), případně kovový (hliník, ocel, aj).
• Maximální doporučená délka panelu 7 m. Panely by měly přesahovat min. 5 cm a max.10 cm za podpěry.

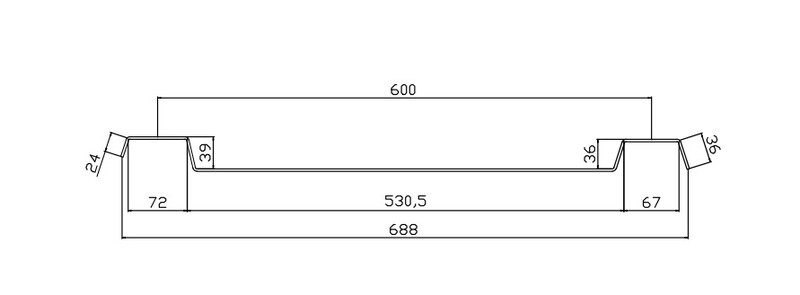

• Před zahájením instalace je klíčové přesně naměřit rozteč krokví podle formátu desky. Středová rozteč krokví 600 mm (obr. 1). Vhodná šířka krokve je 50 mm, max 60 mm.

Návod na montáž krytiny Decopol GLAZE

• Nalepte PE pásku na povrch latí, v místě styčných ploch mezi krytinou a konstrukcí




  Těsnící pásky PE bílá 3x50 (30 m)

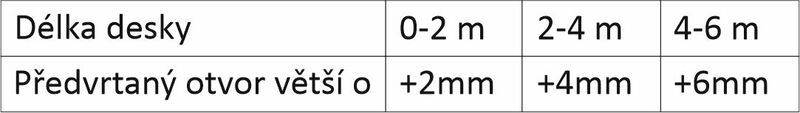

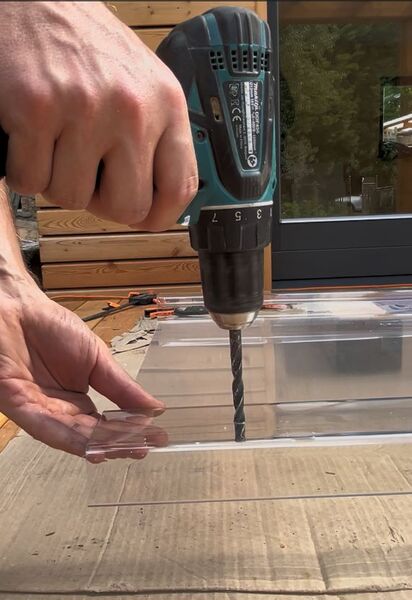

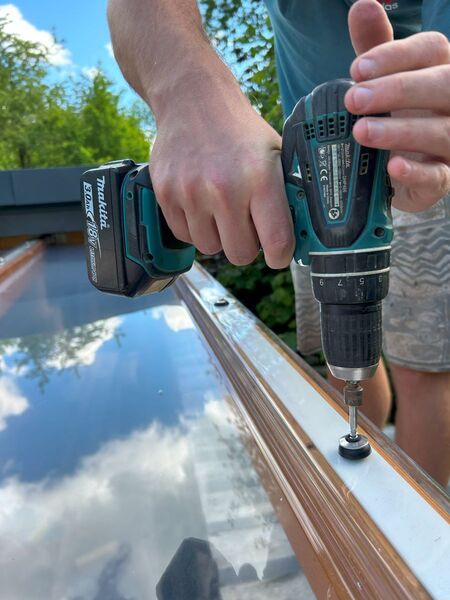

• Předvrtávání otvorů pro šrouby: do desek je nutné předvrtat otvory v trapézu desky. Otvory by měly být cca o 2-4 mm větší než průměr šroubů s rozestupem 300–500 mm.

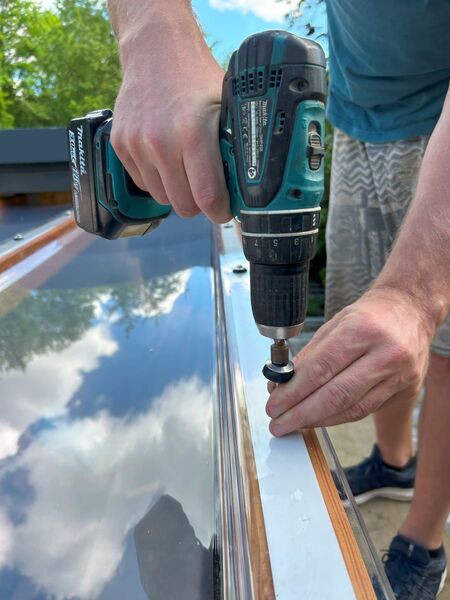

  • Použití fixačních šroubů – při upevňování desek použijeme kotevní šrouby s pogumovanou podložkou. Šroub musí být instalován kolmo na desku GLAZE. Důležité: Nepřetahujte šrouby.

Podložka PC s gumou 25 mm nerez Rondela

Vrut 6x50 nerez (hlava šestihran 10mm)

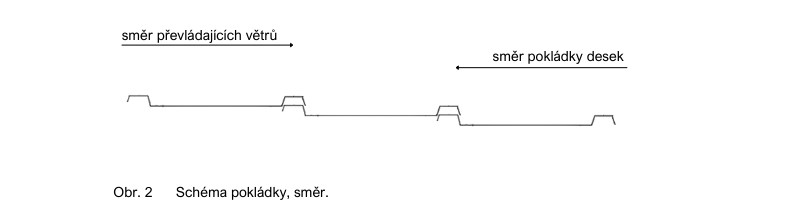

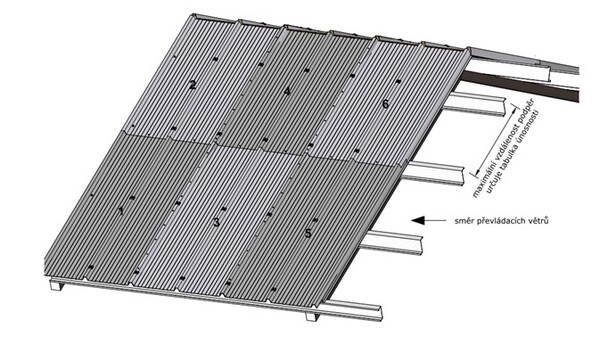

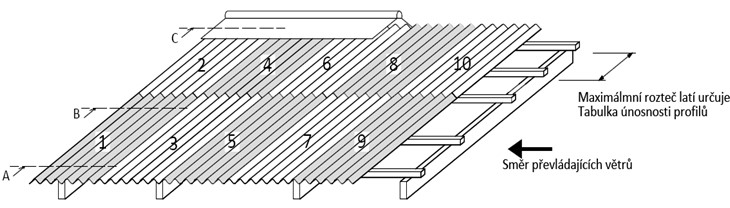

• Při pokládce doporučujeme postupovat proti směru převládajících větrů (obr. 2)

•  Správná montáž zajišťuje dlouhou životnost a stabilitu zastřešení a může ovlivnit i prohýbání desek.

Montážní návod nadkrokevní izolace PAMAtherm

Ideální řešení pro šikmé střechy

Stavební připravenost

Před zahájením montáže nadkrokevní izolace PAMAtherm PIR je nutné ověřit připravenost konstrukce krovu.

Krokve musí být rozmístěny přesně dle projektové dokumentace. Ideální je, pokud krov na štítových zdech končí dvěma krokvemi z vnější strany.

Výškový rozdíl mezi jednotlivými krokvemi nesmí přesáhnout 5 mm, aby bylo zajištěno rovné a pevné uložení izolačních panelů.

Z tohoto důvodu je potřeba krov před montáží pečlivě přeměřit. Větší odchylky je nutné:

• vypodložit vhodným materiálem, nebo
• srovnat pomocí elektrického hoblíku.

Nadkrokevní izolace PAMAtherm PIR alukraft 160mm, 1200 x 2400mm, pero/drážka

Nadkrokevní izolace PAMAtherm PIR alukraft 180mm, 1200 x 2400mm, pero/drážka

Nadkrokevní izolace PAMAtherm PIR alukraft 200mm, 1200 x 2400mm, pero/drážka

Montáž celoplošného bednění

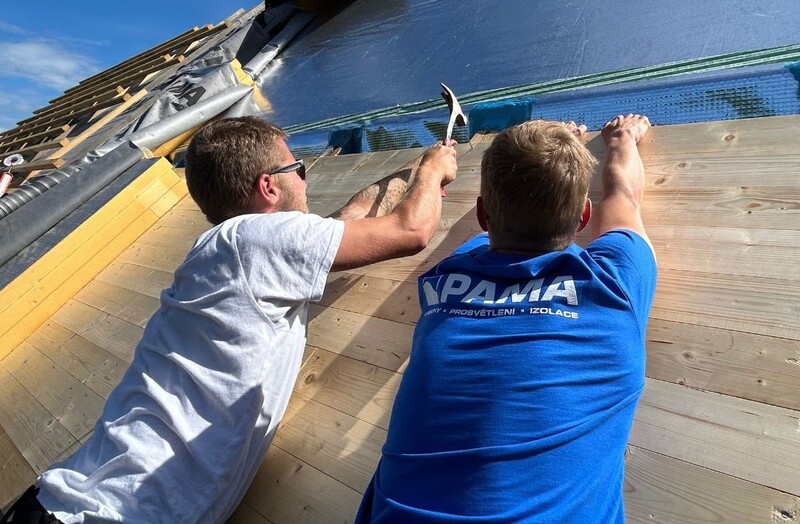

1. Záklop z OSB desek:

• Spoje desek nevychází na krokve, a proto se kladou šachovnicovým způsobem (obr. 5 OSB záklop) směrem od zakládacího hranolu (prkna) k hřebeni či nároží.
• Desky se kotví klasickými hřebíky nebo vruty tak, aby min. 2/3 kotvícího prvku (vrutu nebo hřebíku) pronikly do konstrukce krovu.
• Je potřeba vynechat mezeru pro napojení parozábrany na obvodové zdivo.

 2. Záklop z prkna nebo palubek:

• Spoje desek (prken) musí vždy proběhnout na krokvi (obr. prkenný záklop).
• Prkna nebo palubky se kladou směrem od zakládacího hranolu (prkna) k hřebeni nebo nároží a kotví se obdobně jako OSB záklop, hřebíky nebo vruty zapuštěné min. ze 2/3 do krokve.
• Je potřeba vynechat mezeru pro napojení parozábrany na obvodové zdivo.

Pod PIR izolaci na záklop instalujeme kvalitní parotěsnou folii.

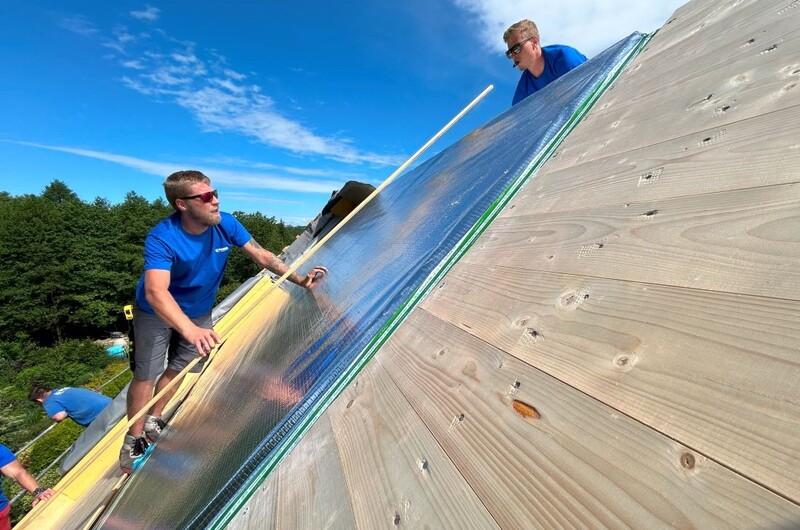

Aplikace parotěsné fólie

Systémově dodáváme dva typy fólií:

a) Jutafol REFLEX N150 2AP
b) Dörken DELTA PVG Plus

• U obou fólií se při montáži postupuje směrem od okapové hrany k hřebeni nebo nároží, fólie jsou opatřeny samolepícími okraji, které zajišťují celistvost celé parotěsné vrstvy.
• V případě, že při montáži dojde k poškození fólie, přelepí se případný prostup parotěsnou páskou PE, která je součástí systému. Tato páska se zároveň použije k napojení parotěsné fólie v kombinaci s parotěsným tmelem na obvodové či štítové zdivo. Dále pro utěsnění prostupů, úžlabí, nároží, střešních oken atd.
• Detaily se také mohou řešit pomocí parotěsného tmelu Delta liquixx a skelné pásky.
• Při montáži se parotěsná fólie upevňuje nad a pod samolepícím okrajem, tak aby toto upevnění překrylo další pás. Nikdy neupevňujeme v ploše, protože tak může dojít k značnému narušení parotěsné vrstvy a celkové nefunkčnosti skladby.

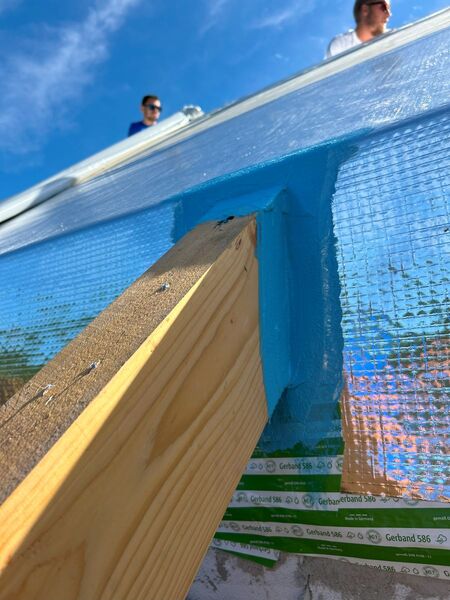

Parotěsné napojení na štítovou zeď a parotěsné napojení na krov.

Založení

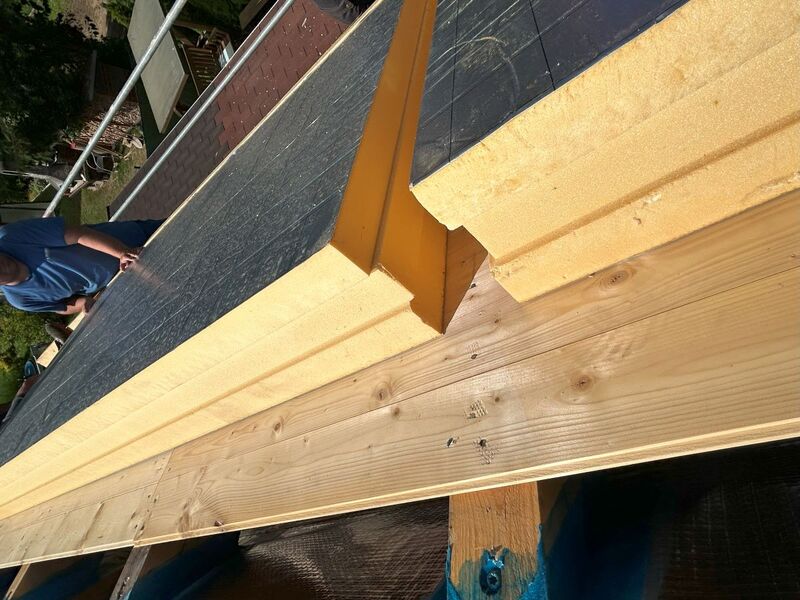

• Založení systému začíná osazením tzv. zakládacího hranolu. Jeho přesné umístění závisí na délce střešního přesahu a rozhodnutí investora, zda bude přesah zateplovat PIR panely, nebo jej řešit pomocí námětků (bez izolace).
• V případě zatepleného přesahu (viz obr. 1) se hranol kotví v úrovni spodní hrany krokví. V této poloze zároveň slouží jako opěrná plocha pro finální podbití (např. palubky nebo oplechování).
• Výška zakládacího hranolu odpovídá tloušťce použitého izolačního panelu.

Obr. 1

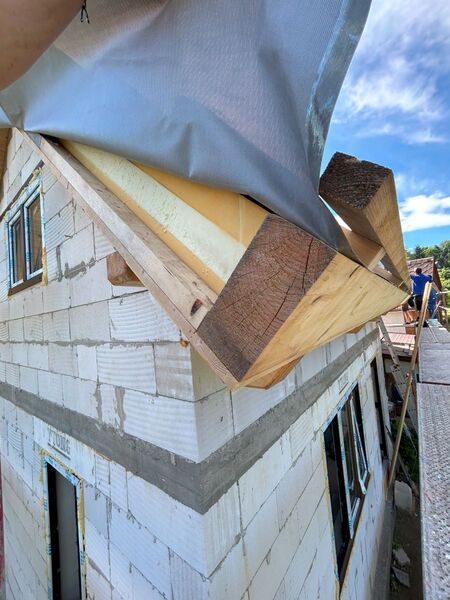

• V případě nezatepleného přesahu střechy (viz obr. 2) je nutné umístit zakládací hranol s dostatečným odstupem od zdiva, aby bylo možné správně napojit fasádní zateplení na nadkrokevní izolaci PAMAtherm PIR.
• Zároveň je nutné přerušit pohledový záklop v místech styku s obvodovým zdivem – jak na štítové zdi, tak u okapové hrany.
• Pro doplnění výšky konstrukce v přesahu střechy (od zakládacího hranolu ke konci krokve) je třeba vložit tzv. *námětky s prkenným bedněním.
• Střešní fólie se pokládá na celoplošné bednění, podle typu konkrétní konstrukce nebo projektové dokumentace.
• Před pokládkou je důležité upravit i námětek tak, aby prkenný/plný záklop výškově navazoval na PIR izolaci a nevznikaly žádné nerovnosti.

Obr. 2

* Námětek je prvek pro dorovnání střešní roviny izolace pro fólii.

V případě, že je krov proveden s krokvemi ukončenými na pozednici (viz obr. 3) a jejich prodloužení je řešeno pomocí horních námětků, jedná se o ideální konstrukční řešení pro nadkrokevní izolaci.

V tomto případě se místo zakládacího hranolu zpravidla montuje pouze prkno, které je kotveno ke krokvím pomocí ocelových „L" spon (viz obr. 3).

Také zde je nutné zajistit návaznost fasádního a střešního zateplení – proto se prkno odsazuje od zdiva minimálně o tloušťku plánované fasádní izolace.

Zakládací prkno (hranol) se používá na všech okapových hranách, včetně detailů jako jsou: polovalby, vikýře nebo štíty.

Obr. 3

Zakládací hranol v tloušťce izolace.

Pokládka PIR desek

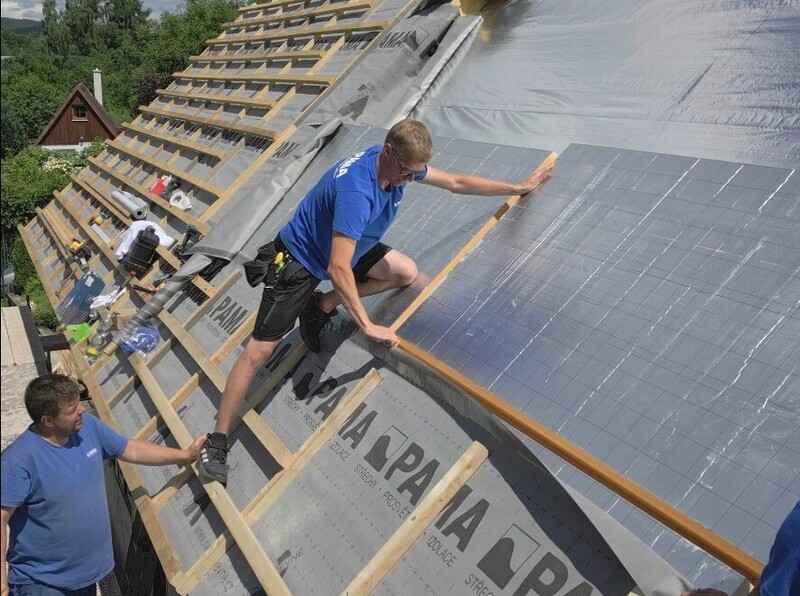

• PIR desky PAMAtherm se kladou směrem od zakládacího hranolu/prkna směrem k hřebeni či nároží.
• Doporučujeme klást desky šachovnicovým způsobem, aby bylo dosaženo maximální soudržnosti vrstvy a vyloučení tepelných mostů.
• Prostor okolo prostupů, úžlabí, nároží, hřebene, střešních oken atd., se vyplní nízko expanzní, trvale flexibilní pěnou, dodávanou společně s celým systémem, popřípadě čedičovou vatou.
• Při pokládce je velmi důležité dbát na pečlivě zasunuté zámky PERO/DRÁŽKU, tím maximalizujeme funkčnost a životnost celé skladby.
• Odřez PIR desky z konce střechy využijte pro založení další řady.
• Pokud PIR desky kladete s odříznutým perem nebo drážkou, doporučujeme ručně vytvořit nový zámek typu pero–drážka a na oba upravené konce nanést montážní pěnu.
• Alternativně je možné ponechat mezeru cca 1–2 cm a tuto následně vyplnit pěnou – tato varianta je však méně vhodná.

Pokládka PIR desek.

Pojistná střešní membrána

Systémově dodáváme 2 typy fólií:

a) PAMAfol 170 2AP
b) Dörken MAXX Plus

• jednotlivé role rozvineme ve vodorovném směru
• folie je opatřena samolepícími přesahy pro docílení celistvosti hydroizolační vrstvy
• prostupy, nároží, úžlabí aj. propojíme membránou pomocí systémové pásky

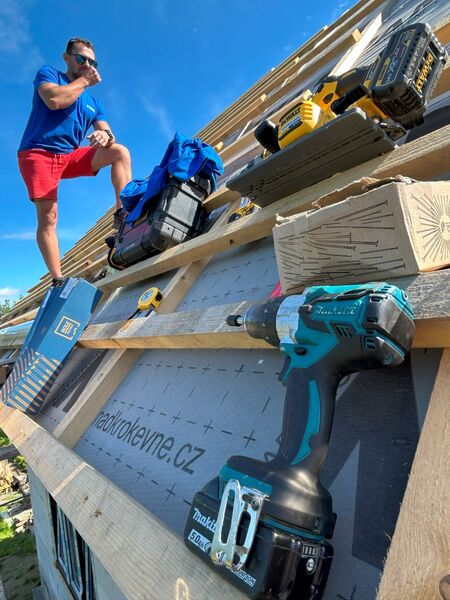

Podlepení kontralatí a jejich montáž

• Na kontralatě se ze spodní strany nanese PE těsnící páska, která se lepí přímo na fólii. Tím zaručíme maximální utěsnění otvoru vzniklého při kotvení celé skladby přes kontralať.
• Kontralať přiložíme v místě krokve na skladbu a vruty TBS přikotvíme až do krokve.

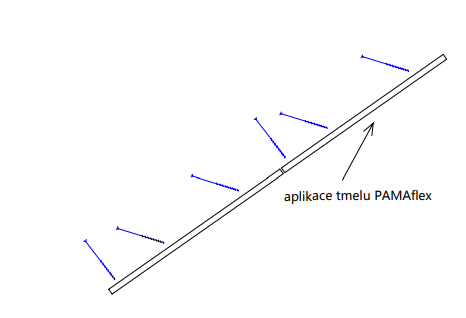

• Vruty se šroubují v minimálním počtu 1 ks kolmo vůči skladbě a min 2 ks pod úhlem 67°, na každé kontralati = délka cca 1,2 m.
• Pro 100% jistotu, aby desky při kotvení neujely a nevznikla tak mezera mezi deskami, doporučujeme kotvení 2 ks vrutů kolmo vůči střeše, až v další pozdější fázi dokotvit dvěma vruty pod úhlem 67°.
• Pro snadné dodržení kotevního úhlu slouží tzv. vodič vrutů, který může být dodán společně s izolací na zápůjčku.

Kotevní vruty prošroubujeme skrz izolaci až do krokve. Kontralatě a latě.

zpět na Rady a montážní návody

Plechové krytiny

Plechové krytiny představují ideální volbu pro každého, kdo hledá ekonomické a zároveň odolné řešení pro svou střechu. Jsou cenově dostupné, mají dlouhou životnost a poskytují široké možnosti využití.

Díky svým vlastnostem se hodí jak pro rodinné domy, tak pro průmyslové a hospodářské budovy.

Proč zvolit plechovou krytinu?

• Všestrannost: Hodí se pro různé typy budov.
• Odolnost: Výborná odolnost vůči povětrnostním vlivům a vysoká pevnost.
• Snadná instalace: Zvládnete ji i svépomocí.

Trapézové plechy a imitace střešní tašky

Trapézové plechy

• Snadnější montáž díky jednodušší přípravě konstrukce.
• Ideální pro nenáročné stavební řešení.

Trapézový plech T18 PLUS, RAL3009, 1,173 x 3,0m

Trapézový plech T18 PLUS, AluZINEK, 1,173 x 2,5m

Plech imitující střešní tašku

• Věrohodná napodobenina klasické tašky pro elegantní vzhled.
• Vyžaduje přesné usazení latí a pečlivost při sesazování jednotlivých dílů.

Naše nabídka zahrnuje širokou škálu plechových krytin. Skladem nabízíme trapézový profil T18 (číslo určuje výšku trapézu v mm), který je díky své univerzálnosti jedním z nejoblíbenějších.

Na objednávku nabízíme profily:
T7 (tvarová imitace dřevěných palubek)
T18 (nízký zakulacený trapéz na menší stavby, stěny a ploty)
T35 (nejběžněji používaný profil trapézového plechu)
T50 (vyšší trapéz vhodný pro střechy s menším sklonem)
T55 (vysoký trapéz s vyšší únosností)

U všech profilů je možné vybírat z široké škály barev a povrchových úprav. Nejběžněji se používají plechy v tloušťce 0,5 mm. Pro velké stavby a náročné zákazníky doporučujeme tloušťku plechu 0,7 mm.

Povrchová úprava PLADUR®RAL PREMIUM

Námi nabízené plechové krytiny jsou opatřeny špičkovou povrchovou úpravou PLADUR®RAL PREMIUM s antikorozní technologií ZM ECO PROTECT, která zajišťuje účinnou ochranu proti korozi, a to dokonce i ve slaném prostředí nebo na poškrábaném nátěru. Jedná se o pozinkovaný plech lakovaný barvou nadstandartní kvality, ve větší tloušťce a ve dvou vrstvách.

Povrchová úprava plechu je zásadní pro dlouhodobou životnost a za malý příplatek získáte výrazně kvalitnější materiál.

zpět na Rady a montážní návody

Zásady a doporučení pro správnou montáž střešních panelů

Klíčové postupy pro snadnou manipulaci a instalaci panelů

Střešní panely se vyrábí v šířce 1 m a maximální délce 13,5 m. Při větší délce střechy (po spádu) je nutné použít více panelů pokládaných s přesahem (viz tabulka).

Střešní sendvičový PIR panel TD5; 60 mm;1000x5000mm

Střešní sendvičový PIR panel TD5; 100 mm;1000x5000mm

V naší nabídce je také prosvětlení sendvičových panelů.

Manipulace s panely

• K manipulaci používáme nejlépe vysokozdvižný vozík nebo jeřáb, nepoužívejte žádná lana ani řetězy, hrozí poškození panelů a deformace zámků.
• Při přenášení balíků jeřábem je nutné použít široké pásové závěsy a roznášecí nosník nebo rozpěry.
• Při manipulaci vysokozdvižným vozíkem převážejte vždy jen jedno balení do cca 8 m, při větších délkách použijte 2 vysokozdvižné vozíky nebo roznášecí široké vidle.
• Při umisťování větších panelů na střechu je potřeba použít vhodné mechanické zařízení.

Pokládka panelů

• Montáž panelů se doporučuje provádět proti směru převládajících větrů, ale není to podmínkou.
• Panely se montují v řadách od okapu ke hřebeni.
• Při pokládce je třeba respektovat BOZP, montáž neprovádíme při silném větru, nebo za nevhodného počasí.

Směr pokládky panelů

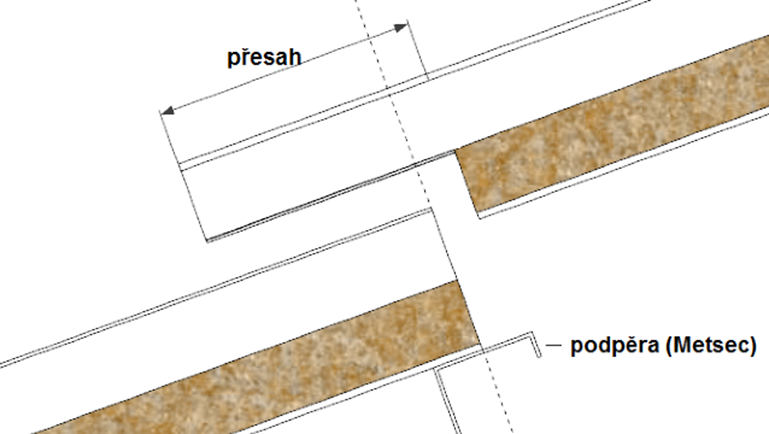

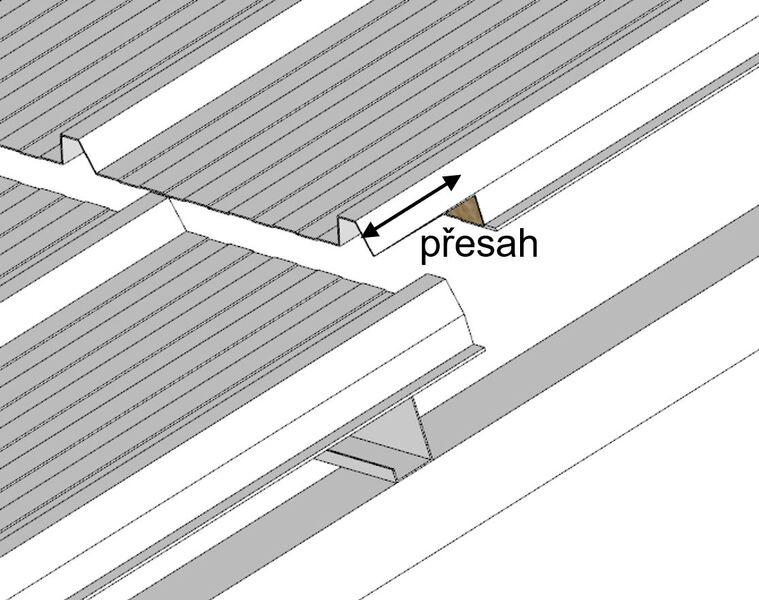

Přesah panelů

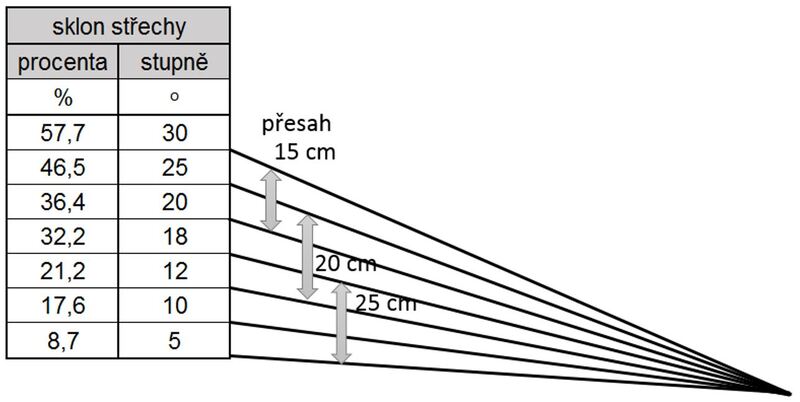

Doporučené přesahy panelů v závislosti na spádu střechy.

Minimální doporučený sklon střechy při použití jednoho panelu (ve směru spádu) jsou 4ᵒ. Při napojování více panelů po spádu je doporučen minimální sklon střechy 6ᵒ.

V příčném směru se panely kladou jeden vedle druhého s překrytím jednoho volného trapézu.

Podélné napojení panelů musí být vždy na podpoře o šířce alespoň 100 mm, kdy konec spodního panelu je v ose podpěry a horní poddlabaný panel se k němu připojí. Horní panel musí být poddlabaný až do velikosti přesahu. Poddlab se provádí buď přímo ve výrobě, nebo dodatečně na stavbě, kdy je nutné odříznout spodní část plechu a odstranit tepelnou izolaci panelu až po horní trapézový plech panelu.

Pozor, při objednání se rozlišuje pravý a levý poddlab!

Kotvení

• Každý panel se kotví přes kalotu (tvarovanou podložku) na nosném profilu třemi šrouby, vždy ve spoji a ve středu panelu.

Výrobci nedoporučují kotvení bez kaloty a do spodní vlny (ačkoli je to na stavbách často vidět).

Nosná konstrukce může být ocelová, dřevěná nebo betonová se zvláštní úpravou. Podle typu nosné konstrukce se volí kotevní šroub.

• Počet kotvících prvků se běžně pohybuje okolo 2 ks/m².
• Před ukotvením panelu do podpěry se sešroubuje podélný spoj panelů samovrtnými spojovacími šrouby (sešíváky) k sobě po 25 – 30 cm.

Kalota 26-15 Alu-Blank

Kotvení panelů pomocí šroubů s kalotami a sešíváky

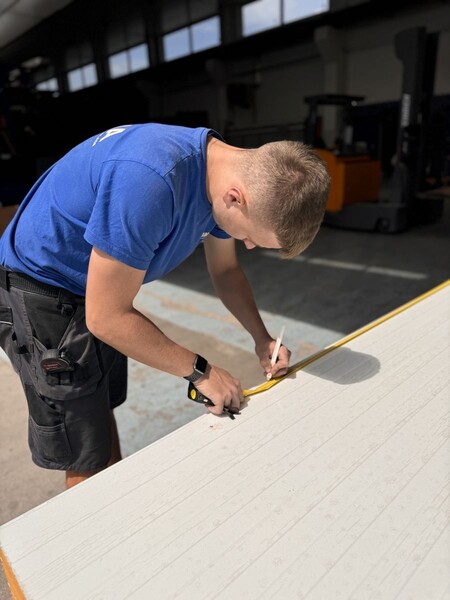

Řezání panelů

• Pro řezání používejte přímočarou, řetězovou pilu nebo okružní pilu.
• Nepoužívejte rozbrušovací kotouče, které ohřejí místo řezu na vysokou teplotu, vypálí barvu a tak zničí antikorozní ochranu v blízkosti řezu.
• Po řezání panelů je důležité z panelu smést ocelové špony, které při řezání vznikají, protože ty mohou vážně poškodit povrch panelu.

Ukončení

Celkový přesah panelů se doporučuje asi 150 mm za poslední podpěru.

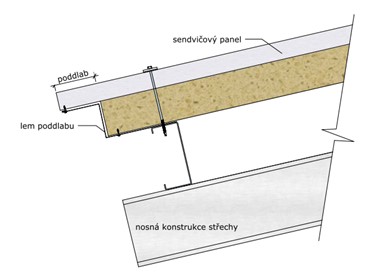

Ukončení panelu, u okapové hrany, poddlabem

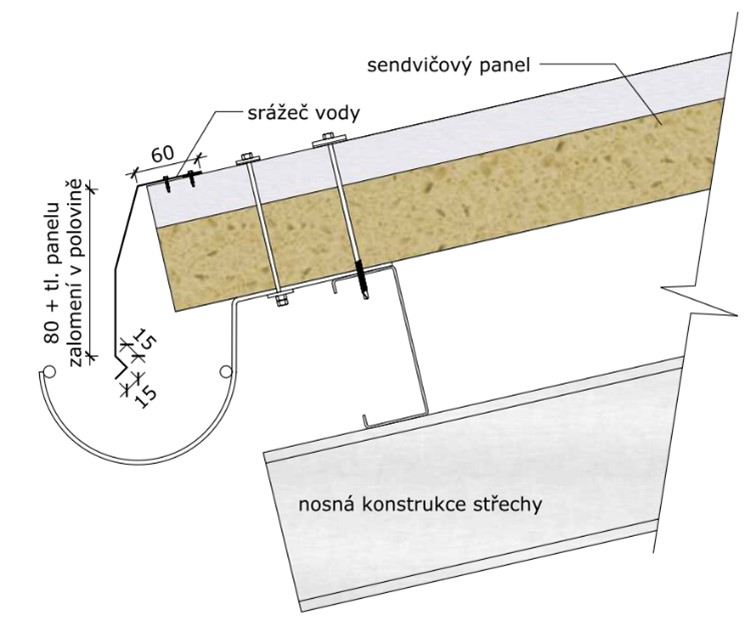

Ukončení panelu, u okapové hrany, srážečem vody

Ukončení panelu, u okapové hrany, srážečem vody se sněhovou zábranou

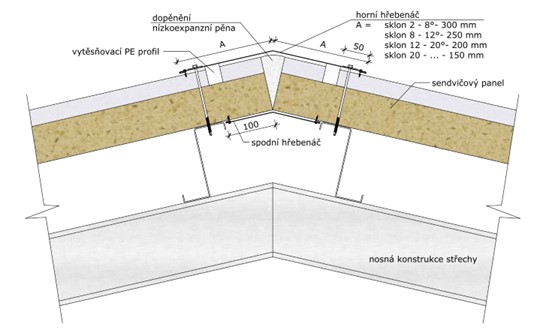

Detail ukončení panelů u hřebene střechy

Konce panelů je možné rovněž u okapové hrany ekonomicky zatřít vhodnou barvou.

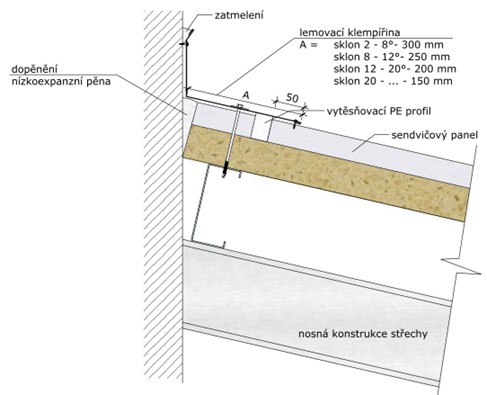

Detail napojení střechy na zeď

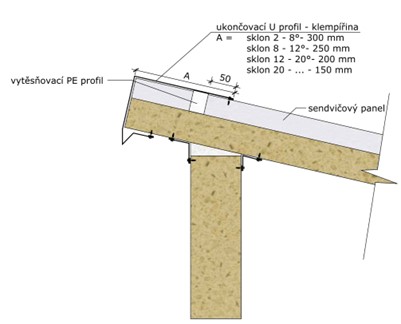

 Detail ukončení pultové střechy

Závětrná lišta

Skladování

Desky skladujeme na pevném mírně nakloněném podkladu chráněné proti slunečnímu záření, dešti a prachu. Při skladování je nutné zabránit shromažďování vody mezi jednotlivými panely a jejich nadměrnému zatěžování.

Maximální doporučená doba skladování panelů jsou 4 týdny.

zpět na Rady a montážní návody

Montážní návod komůrkových polykarbonátových desek

Krok za krokem k dokonalému zastřešení

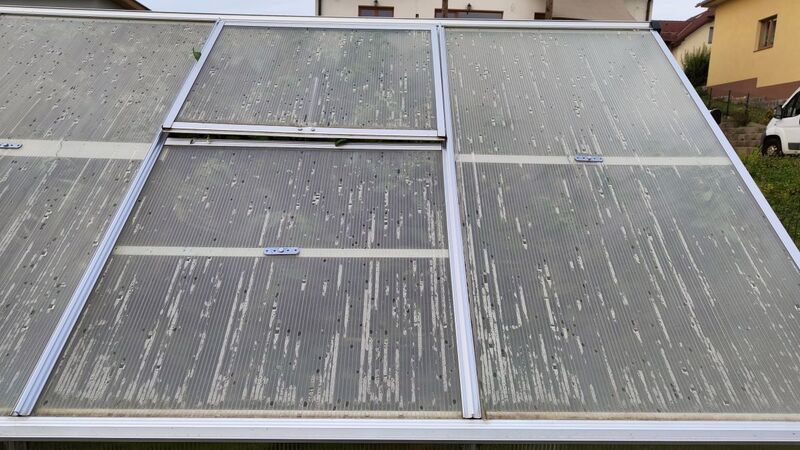

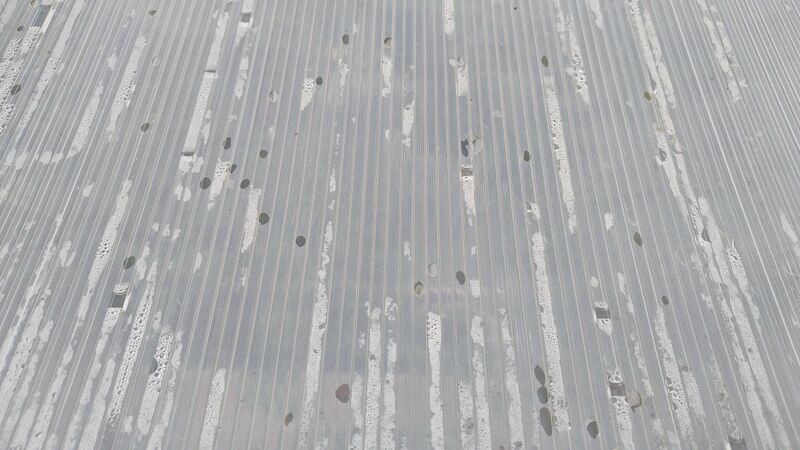

Montáž komůrkových polykarbonátových desek je skvělou volbou pro vytvoření lehkého a odolného zastřešení, které umožňuje průchod světla a zároveň poskytuje spolehlivou ochranu. Připravili jsme pro vás návod plný praktických tipů, díky kterým bude instalace snadná a výsledkem bude profesionální vzhled i funkčnost.

Skladování

Polykarbonátové desky skladujte v interiéru, na rovném povrchu, aby nedošlo k trvalé deformaci desek. Otevřené konce komůrek je nutné chránit proti vniku vody, prachu a nečistot. V případě venkovního skladování je nutné desky přikrýt bílou PE fólií. Nesundávejte ochrannou fólii z desek, která je chrání proti mechanickému poškození.

Komůrkový polykarbonát rovný 3WQ, 10mm, čirá, s 2UV

Komůrkový polykarbonát rovný ECO 2W, 10mm, čirá, 2xUV

Komůrkový polykarbonát rovný 4WQ, 10mm, kouř, 2UV

Stavební připravenost

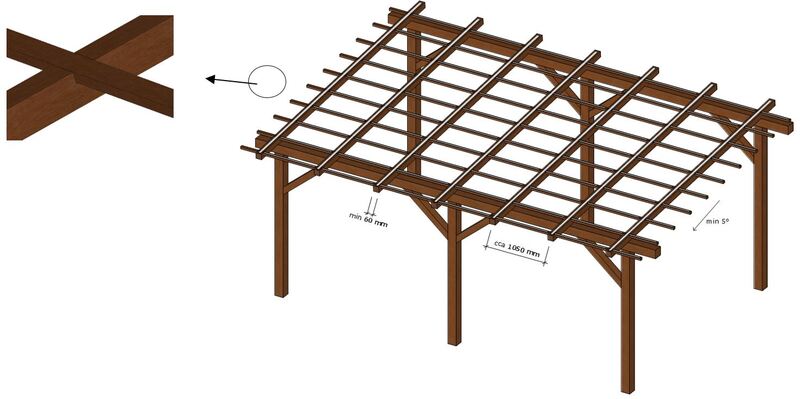

Minimální sklon střechy je 5°. Ideální je, aby podélné a příčné nosníky byly ve stejné výšce (latě zadlabané v trámech) a desky měly podporu na všech stranách, což zabrání jejich prohnutí pod tíhou sněhu. Podélné nosníky by měly mít šířku alespoň 60 mm pro montáž krycí lišty, příčné mohou být užší.

Standardní rozměry desek jsou 2,1 × 6 m, proto se doporučuje přizpůsobit konstrukci těmto rozměrům a předejít tak prořezům a zvýšení nákladů. Při navrhování nosné konstrukce a vzdálenosti jednotlivých podpěr se doporučuje z těchto standartních rozměrů vycházet (viz. tab.).

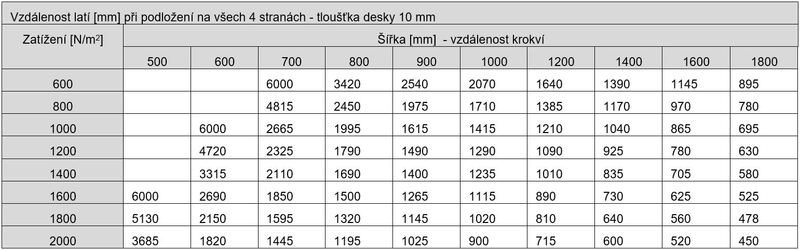

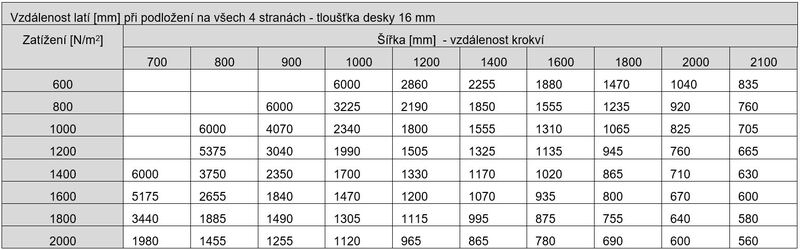

Doporučená vzdálenost příčných a podélných podpěr (krokví a latí) v závislosti na zatížení a tloušťce desek.

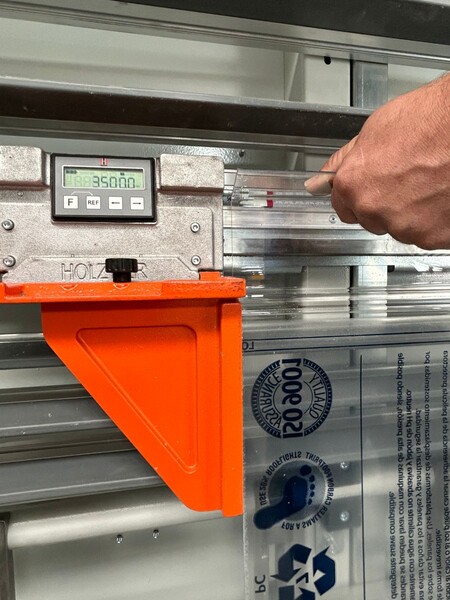

Polykarbonátové desky řežte vhodnými nástroji, např. ruční okružní nebo přímočarou pilou s vhodným kotoučem/plátkem. Doporučujeme pracovat s vodící lištou.

• Po rozříznutí desek pilou odstraňte piliny polykarbonátu stlačeným vzduchem (kompresorem) či vysavačem.
• Při řezání desek v podélné rovině řežte max. 3 mm od stěny komůrky, aby nedošlo během montáže krycí lišty k deformaci desky (ztráta těsnosti).

Montáž

Pokládku provádíme pouze při větru do 3 m/s a teplotách v rozmezí 10 °C až 25 °C.

• V prvním kroku nalepte na všechny kontaktní plochy nosné konstrukce s polykarbonátem pěnovou pásku, která snižuje tření, a tudíž akustické projevy při rozpínání a smršťování desek (teplotní roztažnost).

  Dále je důležité předvrtání děr pro šrouby. PC má teplotní roztažnost 3 – 5 mm/m, takže předvrtané díry by měly být alespoň o 2 mm větší než je průměr šroubu (viz tabulka).



Polykarbonát můžete namontovat na přístřešek zároveň s koncem nosné konstrukce anebo s přesahem, ten je potřeba zvolit s ohledem na tloušťku polykarbonátu (max. 100 mm).

• Komůrkový PC vždy instalujeme komůrkami po směru toku vody - desky mají obvykle povrchovou UV ochranu z jedné strany. Tato strana je zřetelně označena na ochranné fólii (potištěná strana), která vždy musí směřovat ven (směrem ke slunci). Spodní strana je chráněna průhlednou snímatelnou fólií. Fólie slouží pouze jako ochrana proti poškrábání při manipulaci. Před konečnou montáží tuto fólii sundejte.

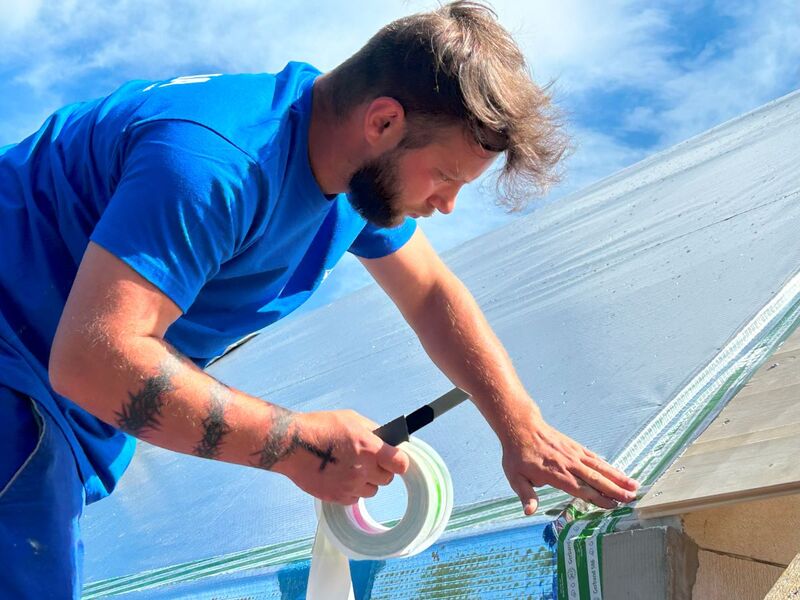

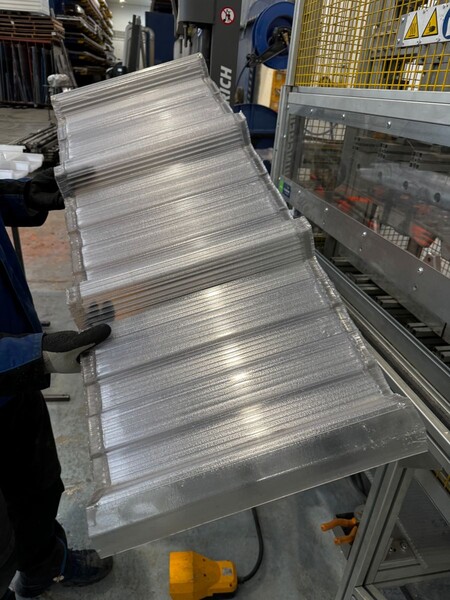

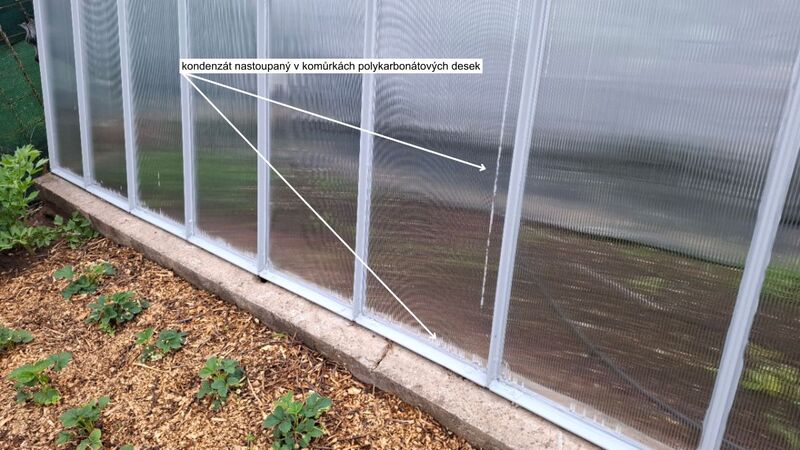

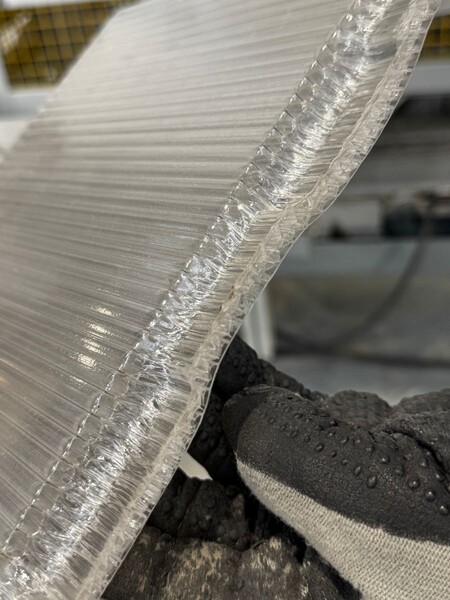

• Nyní doporučujeme vysát komůrky PC a zalepit je hliníkovou páskou. Preferujeme pásku s průduchy, která v kombinaci s kondenzačním profilem F či U umožňuje odtok vysrážené vody v komůrkách PC. Kondenzace uvnitř komůrek je běžná a nedá se jí zcela zamezit.
  PC desky nejsou pochozí, váhu rozneseme pomocí vhodné montážní lávky.

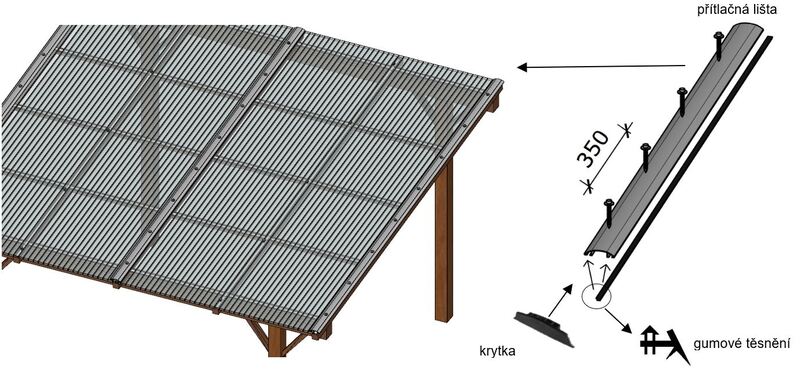

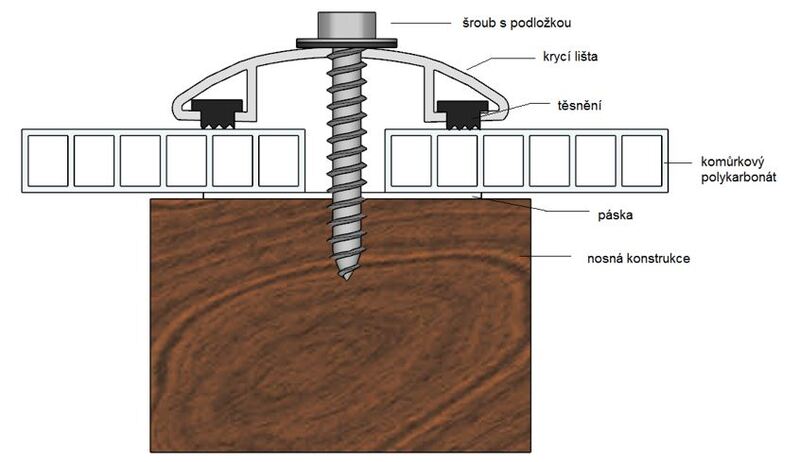

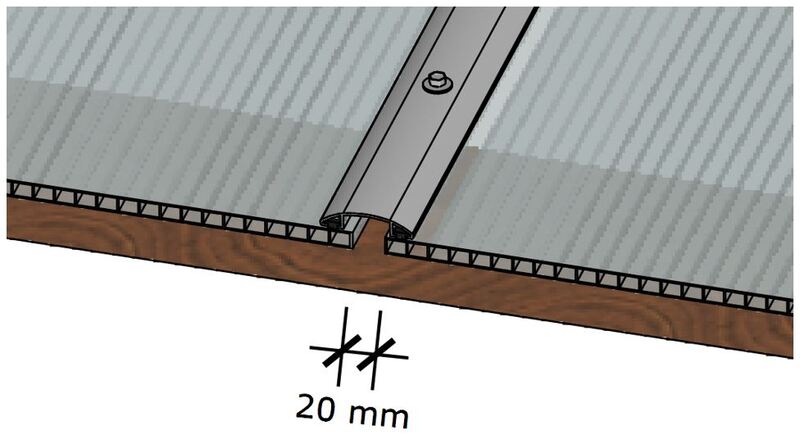

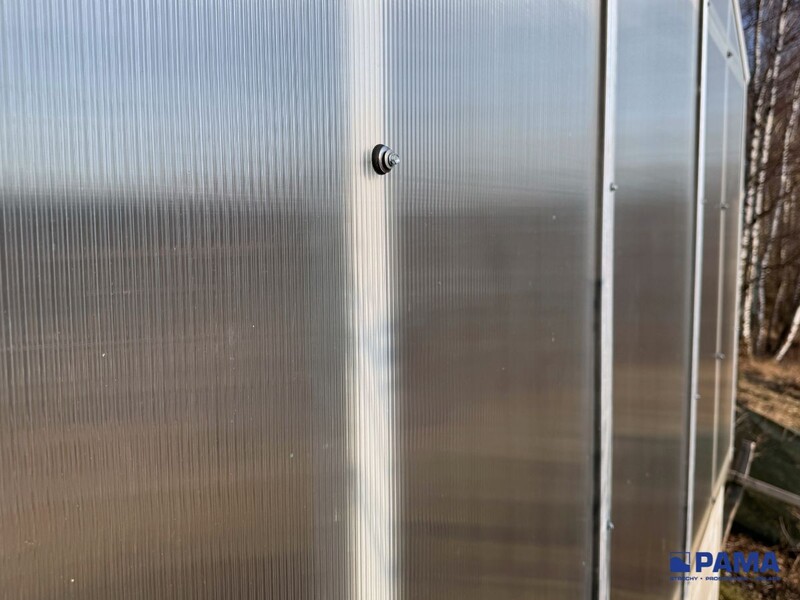

Napojování jednotlivých desek na sebe je vždy na nosné konstrukci s dilatační mezerou 10 – 20 mm, která se překryje přítlačnou hliníkovou lištou.

Hliníková přítlačná lišta profil vrchní 3m

Lišty jsou bez otvorů na šrouby, ty je nutné předvrtat před aplikací gumového těsnění, které zakrátíme dle délky profilu + 30 mm. Otvory musí být o 2 mm větší, než je Ø šroubu. První otvor je cca 120 mm od konce lišty (v závislosti na konstrukci), další max. po 350 mm. Vzdálenost mezi šrouby v přítlačné liště by měla být cca 350 mm. V ploše a popřípadě na krajích, když tam nemáme přítlačnou lištu, tak kotvíme do nosné konstrukce max. po 500 mm.


• Do přítlačné krycí lišty „namáčkneme" na obě strany gumové těsnění.
• Doporučujeme použít ukončovací krytky na oba konce přítlačné lišty (zamezení vniku nečistot, hmyzu apod.). Aby bylo možné krytku nasunout, je nutné vyříznout těsnění – cca 15 mm.

Přítlačnou lištu je možné použít nejen v místě spoje, ale i umístit na krajích konstrukce. Je možné ji použít na každý svislý nosník.

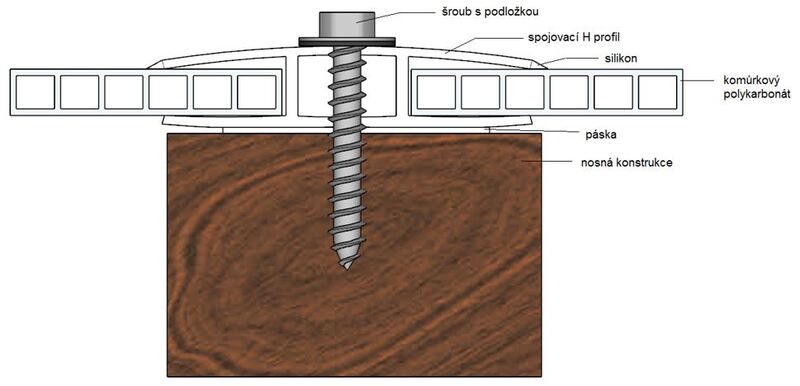

Polykarbonátové desky je také možné spojit „H" profilem. H profil nasunete na jednu z upevňovaných desek. Pomocí kotevního šroubu připevníte do konstrukce a můžeme vsunout druhou desku. Spoj utěsněte pomocí neutrálního transparentního tmelu. I přes to nelze zaručit, s ohledem na teplotní roztažnost a pohyby desek, trvalou těsnost takovýchto spojů!

Použití H profilu nedoporučujeme při instalaci PC na střechu, je určený na svislé konstrukce.

Ukončení

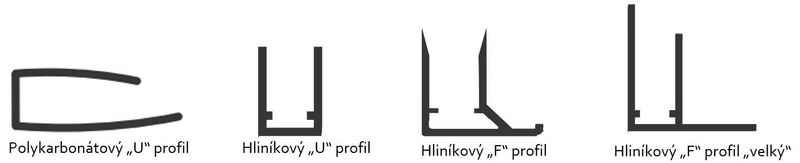

Horní hranu desky je potřeba utěsnit, např. zalepení Al paropropustnou páskou + ukončovací „U" či „F" profil s kondenzačním žlábkem.

Klempířský prvek - čelní napojení ke zdi 10° RAL, délka 3m

Hliníkový profil F 10mm d3000

PC profil H 16 mm d3000 čirá

Spodní stranu utěsníme pomocí např. „U" či obráceným „F" profilem v kombinaci s paropropustnou páskou. Páska brání průniku prachu a hmyzu do komůrek, ale zároveň propouští vzniklý kondenzát ven z komůrek.

V zásadě platí, že co díl polykarbonátové desky, to díl ukončovacího profilu. Nedáváme průběžně.

• K dotěsnění se používají chemicky neutrální silikony dodávané s polykarbonátem.

  Je vhodnější, zejména na spodní okraj použít hliníkový profil s prodlouženou stranou – „F" profil. Tato prodloužená strana plní funkci okapničky, která brání zpětnému vzlínání vody.

  F profil je možné využít i na bocích a horní hraně přístřešku, jen se profil umisťuje obráceně, tj. prodlouženou hranou nahoru.

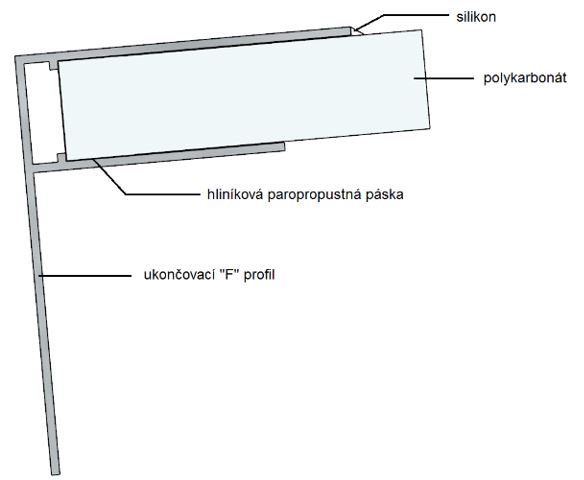

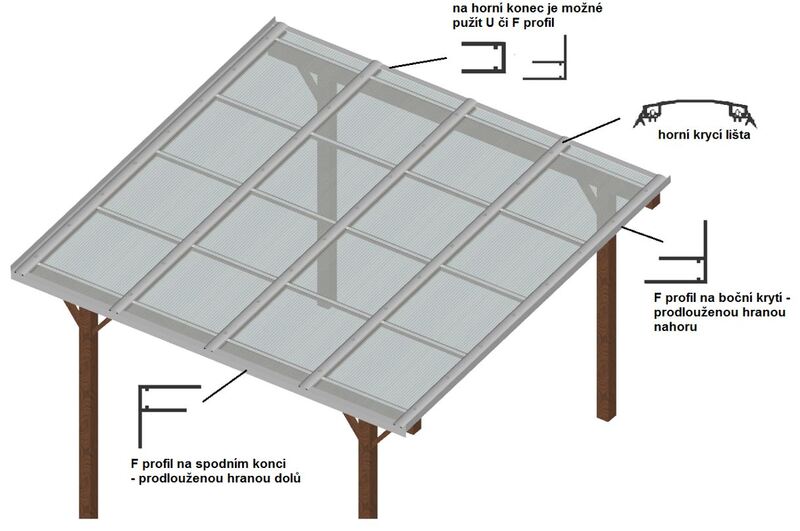

Nasazování ukončovacích profilů:

• nejdříve na horní hranu profilu nalepíme pásku
• nasadíme profil na desku

• následně se shora přetmelíme, tím se zvýší těsnost proti vodě a zpevní se spoj profilu s PC deskou

Údržba

Při čištění se doporučuje desky omýt pouze čistou vodou, nepoužívejte chemické prostředky a nečistěte mechanicky (mohlo by dojít k poškrábání povrchu).

zpět na Rady a montážní návody

Montážní návod polykarbonátové krytiny typu trapéz a vlna

Jak na instalaci polykarbonátové krytiny v profilu 76/18

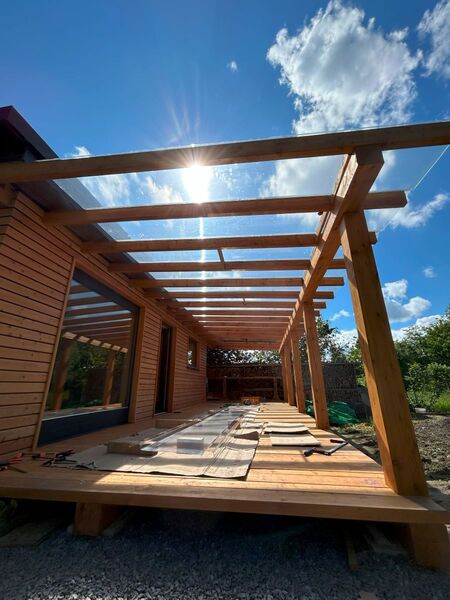

Polykarbonátová střešní krytina nabízí moderní a odolné řešení pro zastřešení pergol a dalších přístřešků, avšak při její montáži je nezbytné dodržovat několik klíčových zásad. Je důležité si uvědomit, že polykarbonátové desky nejsou pochozí, a proto je nutné postupovat dle předepsaných bezpečnostních pravidel pro práci ve výškách.

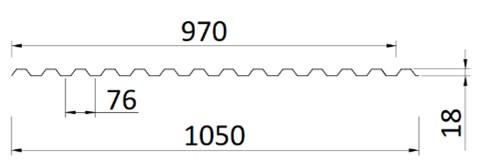

Polykarbonátová deska trapézová 76/18, 1,3 mm, kouř, 1045mm x na míru, 1x UV ochrana - DECOPOL PLUS

Naši nabídku vlnitého polykarbonátu najdete zde.

Skladování a příprava před montáží

Desky skladujeme na rovném podkladu, chráněné před přímým slunečním zářením, a po deskách nechodíme. Pro montáž pergol a dalších konstrukcí používejte výhradně originální kotevní příslušenství, které bylo dodáno společně s krytinou.

Správná konstrukce pro polykarbonátovou krytinu

Důležitou roli hraje také konstrukce, která však není součástí naší nabídky. Ta musí být samostatná, dostatečně pevná a dimenzovaná, protože polykarbonátová krytina neslouží jako statický prvek střechy.

Rozteč latí a jejich rozměry je třeba přizpůsobit typu krytiny a podmínkám, včetně sněhové zátěže, podle doporučení dodavatele. Standardně je doporučeno příčné laťování s roztečí 0,4 m a latěmi o minimálním rozměru 6x4 cm, což zajistí optimální stabilitu při zatížení až 250 kg/m².

Pro dokonalý výsledek nezapomeňte v místě styku desek s konstrukcí aplikovat podkladní pásku, která zvyšuje životnost a odolnost celého systému.

Těsnící pásky PE bílá 3x20 (30 m)

Montáž přístřešku z průsvitné sklolaminátové role Elyplast si můžete prohlédnout na našem YouTube kanále PAMA, kde zákazník zvládl montáž krytiny jako profesionál:

Důležité tipy pro pokládku polykarbonátových desek

Přesah desek

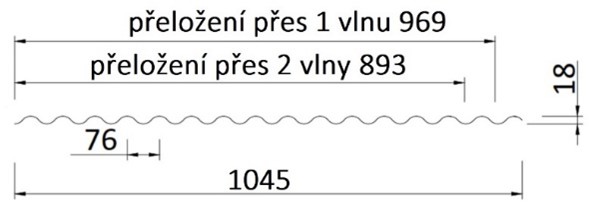

V podélném směru je přesah závislý na sklonu konstrukce a je určen parametry, podle tabulky v obrazové části. V příčném směru se desky kladou jedna vedle druhé s překrytím 1 trapéz, nebo 1 vlna (popř. dvě vlny, pokud je malý spád). Minimální doporučený sklon střechy je 5°.

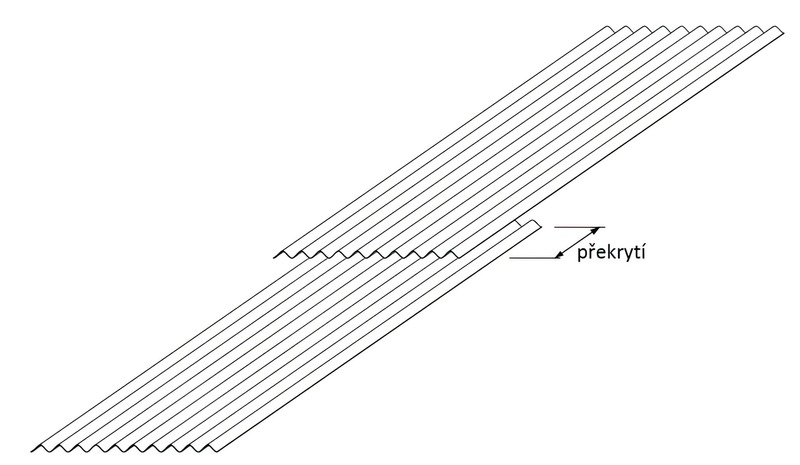

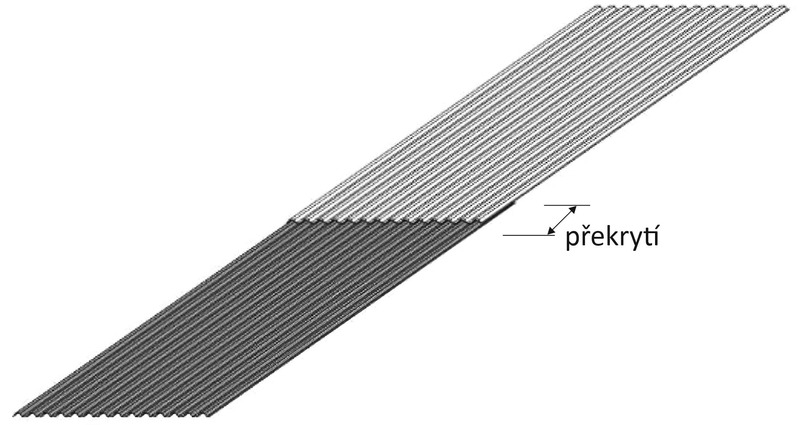

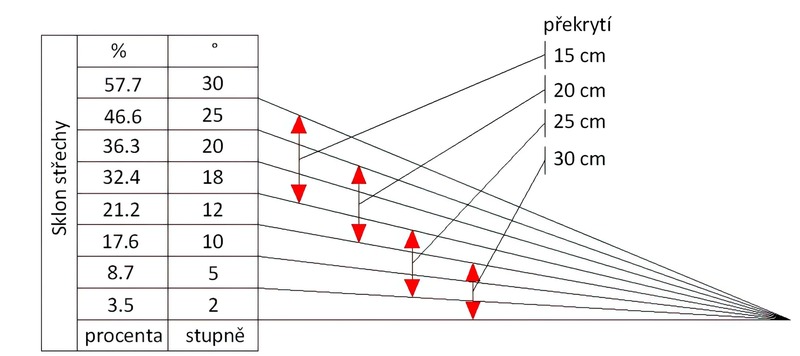

Podélné překrytí trapézových a vlnitých desek:

Velikost podélného překrytí trapézových a vlnitých desek:



Pokládka

Montáž desek se provádí vždy proti směru převládajících větrů. Pokládku provádíme pouze při větru do 3 m/s a teplotách v rozmezí 10 °C až –25 °C. Tento postup je ideální pro montáž pergol a dalších přístřešků.

Desky nejsou pochozí, váhu rozneseme pomocí montážní lávky. Pokud kotvíme krytinu na ocelové profily, je nutné na tyto profily nalepit podkladovou PE pásku.

Kotvení šroubů

• Desky klademe podle čísel, postupně 1, 2, 3, 4, atd.

• Krytinu kotvíme vruty 6 x 50 mm do dřeva nebo samořeznými šrouby Tex 6 x 40 mm do kovu.
• Desky se kotví do každého třetího trapézu na všech profilech.

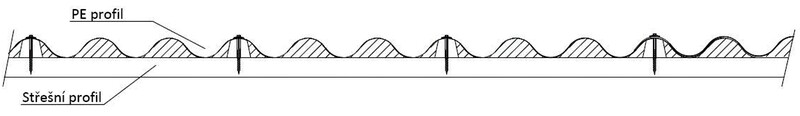

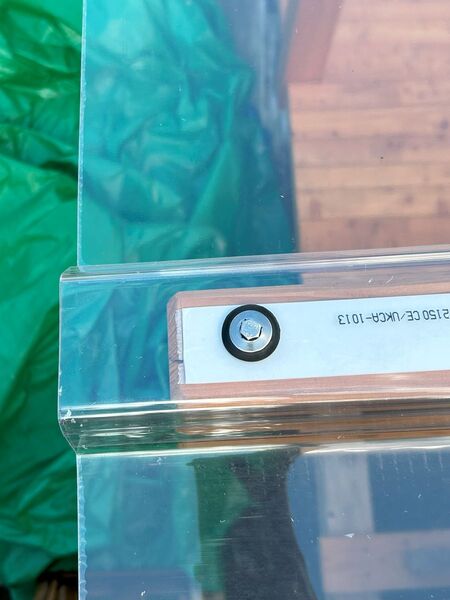

• Otvory pro šrouby je nutno do krytiny předvrtat vrtákem do oceli s průměrem větším, než je průměr kotevního šroubu, tak aby byla umožněna tepelná dilatace desek. Deska musí být při vrtání v místě vrtání podložena a ukotvena. Minimální vzdálenost otvoru od okraje desky je 50 mm. Následující tabulka určuje o kolik má být předvrtaný otvor větší, než je průměr šroubu.

Řez A, kotvení

• Použijeme nerezový šroub s distanční podložkou, který velmi ulehčí montáž
• Použijeme vrut 6 x 50 mm / Tex samořezný šroub 6 x 40 mm
• Pogumovaná podložka
• Distanční rozpěrka 76/18+

Vymezovací rozpěrka VLNA 76/18

Vymezovací rozpěrka TRAPÉZ 76/18

Nerezový šroub s distanční podložkou 18 A2, montážní sada do dřeva

• Proti zafoukávání srážek u okapu můžeme mezi desku a střešní lať použít těsnící PE profil.

Trapéz

Vlna

• Při svislém opláštění desky kotvíme do spodního trapézu, stačí o 15 mm kratší šrouby.
• V celé ploše střechy použijeme distanční rozpěrky pro maximálně pevné ukotvení krytiny.
• Počet kotvících prvků odhadujeme na 10ks/m2.

Řezání krytiny

Pro řezání je nejvhodnější kotoučová vysokootáčková úhlová bruska s kotoučem na železo.
Při řezu je nutné desku oboustranně upevnit a řez vést dle vodící lišty pomalým a plynulým pohybem.

Okapový žlab

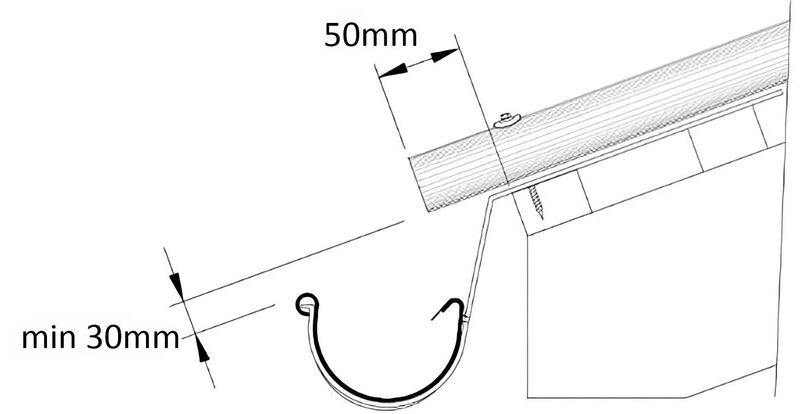

Celkový přesah desky činí maximálně 50 mm od zakládací střešní latě.

Maximální přesah krytiny přes poslední lať je 50 mm.

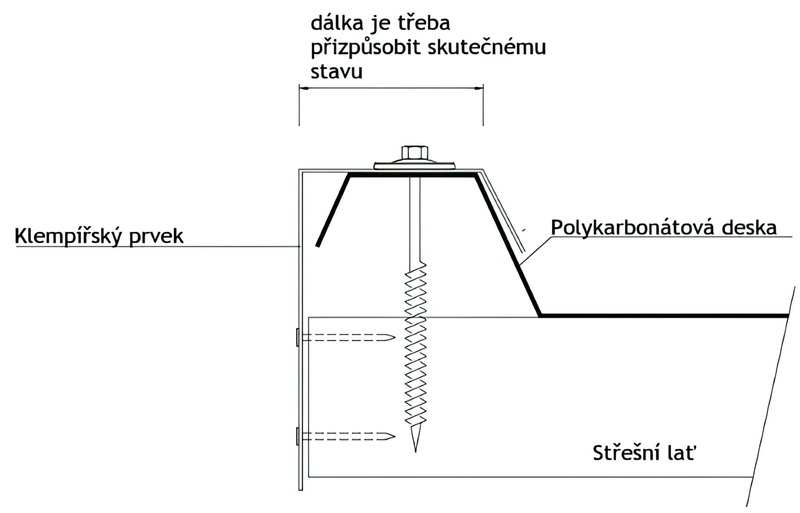

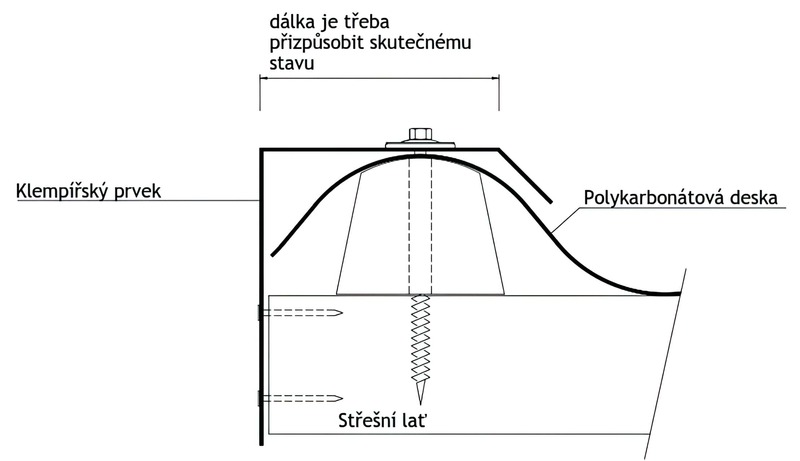

Příklad ukončení lemování okraje závětrné lišty:

zpět na Rady a montážní návody
